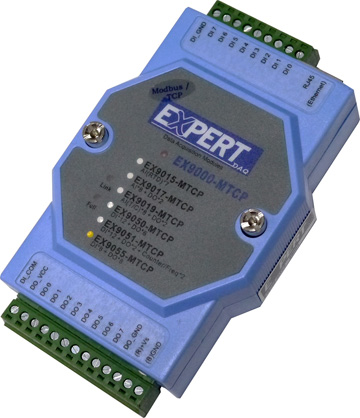

DI＆DO，8DI（OPTO隔離）和8DO（OPTO隔離），帶有ModbusTCP模塊
|
特殊功能：
■ 支持Ethernet 10/100 Based-T通信
■ 支持Modbus / TCP，TCP / IP，UDP，ICMP，ARP協議
■ 支持8 * DI（直接/計數器/頻率/鎖存）和8 * DO（直接/脈衝/寬度）
■ 支持計數器（濾波/信號寬度-H / L）/頻率（值選擇）/鎖存（H / L）輸入
■ 隔離輸入/輸出通道
■ 1KHz脈衝（頻率/寬度H / L /計數）/延遲（HL / LH寬度）輸出
■ 支持幹/濕接點數字輸入類型
■ 支持P-MOSFET（漏極開路）數字輸出
隔離電壓3000VDC
■ EX9000-MTCP系列實用程序/軟件/命令/ Web服務器支持：
EX9000-MTCP的實用程序
TCPDAQ（以太網I / O）ActiveX控件
TCPDAQ（以太網I / O）DLL API
TCPDAQ（以太網I / O）數據結構
ASCII命令
MODBUS命令
Web服務器
規格/
|
|
接口：
|
|
通訊
|
10/100 Based-T以太網
|
|
協議
|
Modbus / TCP，TCP / IP，UDP，ICMP和ARP
|
|
LED指示
|
引導電源和以太網鏈接狀態
|
|
隔離電壓
|
3000VDC
|
|
數字輸入：
|
|
輸入通道
|
8
|
|
輸入類型
|
幹/濕接觸
邏輯電平0：接地/ 0〜2VDC
邏輯電平1：開路/ 5〜30VDC
|
|
計數器/頻率/鎖存器
|
每個通道支持1KHz計數器/頻率和鎖存輸入
計數器：濾波器啟用/禁用
最小信號寬度低/高可選擇
4,294,967,285（32位）計數
頻率：1Khz＆Freq。值可選
鎖存器：輸入鎖存器低/高可選
|
|
數字輸出：
|
|
輸出通道
|
8
|
|
類型
|
P-MOSFET（開漏）高達30V / 1A最大負載
|
|
脈衝輸出
|
每個通道支持1KHz脈衝輸出
脈衝頻率。可選
信號寬度低/高可選
脈衝計數/計數可選
|
|
HL / LH延遲
|
每個通道支持從高到低或從低到高的延遲寬度輸出
|
|
電力需求：
|
|
消費
|
2.0W
|
|
電源輸入
|
10〜30VDC（未調節）
|
|
|
|
|
| |
使用手冊

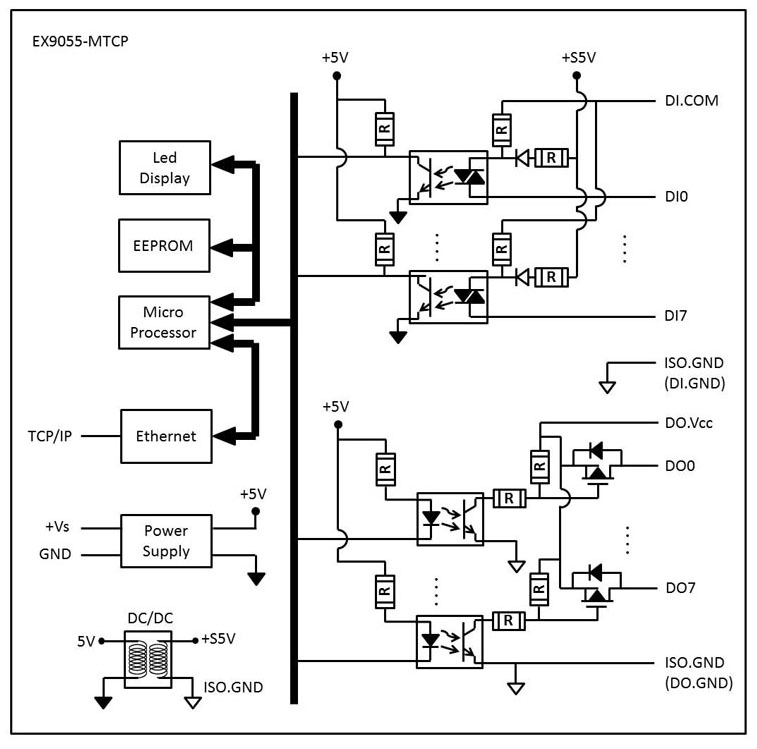

腳位分配
