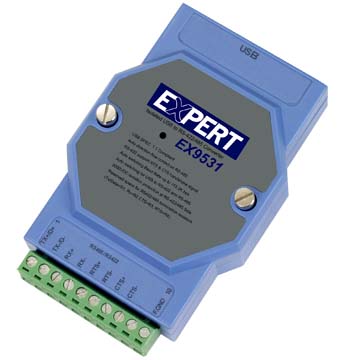

USB轉RS-485和422(TX,RX,RTS,CTS)隔離轉換器




主要規格/特殊功能:

EX-9531轉換器是一種智能可堆疊擴展模塊,通過通用串行總線(USB)端口連接到PC USB端口或USB集線器,提供一個高速RS-422或RS-485串行端口(無跳線)。 EX-9531具有傳統串行設備的簡單連接功能。

RS-232標準支持全雙工通信和握手信號(如RTS,CTS),RS-485控制對用戶來說是完全透明的,為半雙工COM編寫的軟件無需任何修改即可工作。

EX-9531的光隔離器提供3000Vdc的隔離度,以保護主機免受RS-422/485數據線上的接地迴路和破壞性電壓尖峰的影響。

EX-9531還在其數據線上提供內部浪湧保護。每個數據線上的內部高速瞬態抑制器可保護模塊免受危險電壓或尖峰的影響。

EX-9531模塊從USB端口獲得電源,不需要任何電源適配器。

特性:

符合USB規範1.1

 RS-485全自動方向流量控制

 全雙工RS-422支持

 RS-422支持RTS和CTS握手信號

 最小3000 VDC隔離保護

 瞬態抑制RS-485數據線

 自動切換USB至RS- 422或RS-485(無跳線)

 自動切換波特率高達115.2 Kbps的

 保留空間以端接電阻R1(TX / DATA),R2(RX),R3(CTS),R4(RTS) 進行故障排除電源和數據流量指示器

 驅動支持Windows 95/98 / ME / 2000 / XP,Linux

 電源要求:自我電源

可 輕鬆安裝在導軌或面板上

規格:
 USB控制器:兼容性USB規範1.1標準

USB接口連接器:USB B型

 隔離側:RS-422/485

 轉換信號:RS-422或RS-485自動切換(跳線)

 Handshakel:RS422支持RTS和CTS握手信號

 自動切換波特率速率(bps):300〜115.2 K BPS

 傳輸和接收LED指示燈

 隔離電壓:3000 V DC

 RS-422 / RS-485連接器:插入式螺絲端子

 附件(隨附):NYLON DIN導軌安裝適配器SECC面板安裝支架

 插入式螺絲端子接線:接受AWG 1-#12至#22(0.5至2.5 mm)電線

 電源要求:USB總線電源
  案例:帶有固定安裝硬件的ABS

 功耗:0.65 W

 工作溫度:0〜70℃(32〜158℉)

 存儲溫度:-25〜85℃(13〜185℉)

 濕度:5〜95%非冷凝



使用手冊

腳位分配
