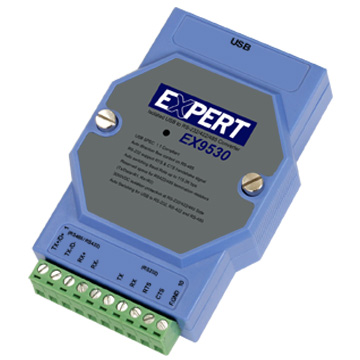

USB到RS-232 / RS-422/485的隔離轉換器






主要規格/特殊功能:

EX-9530轉換器是一個智能,可堆疊的擴展模塊,通過通用串行總線(USB)端口連接到PC USB端口或USB集線器,提供一個高速RS-232 / RS-422或RS-485串行端口(無跳線)EX-9530可為傳統串行設備提供輕鬆連接。

RS-232標準支持全雙工通信和握手信號(如RTS,CTS),RS-485控制對用戶來說是完全透明的,為半雙工COM編寫的軟件無需任何修改即可工作。

EX-9530的光電隔離器提供3000Vdc的隔離度,以保護主機免受RS-232 / RS-422和RS-485數據線上的接地迴路和破壞性電壓尖峰的影響。

EX-9530還在其數據線上提供內部浪湧保護。每個數據線上的內部高速瞬態抑制器可保護模塊免受危險電壓或尖峰的影響。

EX-9530模塊由USB端口供電,不需要任何電源適配器。

特性:

 符合USB規範1.1

 RS-485全自動方向流量控制

 全雙工RS-232 / RS-422支持

 RS-232支持RTS和CTS握手信號

 最小3000 VDC隔離保護

 RS-485數據線上的瞬態抑制

 自動切換USB到RS-232 / RS-422或RS-485(無跳線)

 自動切換波特率高達115.2 Kbps的

 保留空間以端接電阻R1(TX / DATA),R2(RX)

 電源和數據流進行故障排除指示器

 駕駛支持Windows 95/98 / ME / 2000 / XP,Linux

 電源要求:自身電源

可輕鬆安裝在DIN導軌或面板上產品

規格:
 USB控制器:兼容性USB規格1.1標準

USB接口連接器:USB B型

隔離側:RS-232 / 422/485

轉換信號:RS-232 / RS-422或RS-485自動切換(無跳線)

 Handshakel:支持RS-232 RTS和CTS 握手信號

自動切換波特率(bps):300〜115.2 K BPS

發送和接收LED指示燈

 隔離電壓:3000 V DC

 RS-232 / RS-422 / RS-485連接器:插入式螺絲端子

 附件):NYLON DIN導軌安裝適配器SECC面板安裝支架

 插入式螺絲端子接線:接受AWG 1-#12至#22(0.5至2.5 mm)接線

 電源要求:USB總線電源
 案例:帶有固定安裝硬件的ABS

功耗:0.65 W

 工作溫度:-25℃〜75℃

 存儲溫度:-40℃〜85℃

 濕度:5〜95%,無凝露



使用手冊

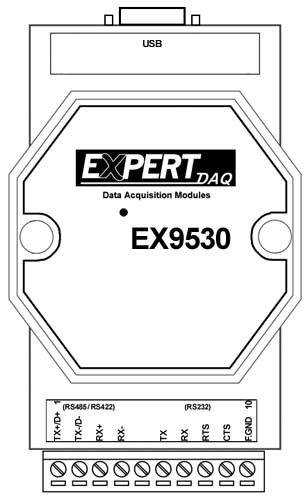

腳位分配
