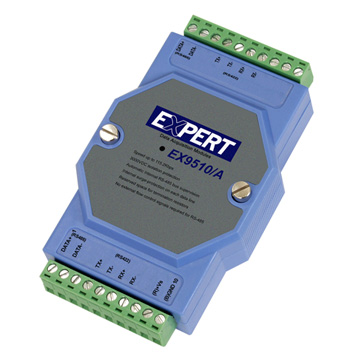

RS422 / 485 隔離中繼器
主要規格/特殊功能：
EX-9510 / A中繼器對RS-422（EX9510A）/ 485信號進行升壓，以將距離延長至4000英尺（1200米），並將連接節點的最大數量增加至128個。
通過特殊電路，EX-9510 / A能夠自動檢測數據流並相應地切換數據線的方向。
“自動波特率檢測器”使EX-9510 / A能夠自動將RS-422（EX9510A）/ 485信號配置為任何波特率，無需外部開關設置。
在EX-9510 / A上內置光隔離技術可提供3000VDC的隔離度，以保護主機免受RS-422（EX9510A）/ 485數據線上的接地迴路和破壞性電壓尖峰的影響。
EX-9510還在數據線上提供內部浪湧保護。每個數據線上的內部高速瞬態抑制器可保護模塊免受危險電壓或尖峰的影響。
特徵：
自動內部RS-422（EX9510A）/ 485總線監控
RS-485無需外部流量控制信號
最小3000VDC隔離保護
RS-485數據線上的瞬態抑制
支持高達115.2Kbps的波特率
到達4000英尺（1200米）的距離
終端電阻的預留空間（R8，R9）
用於故障排除的電源和數據流指示器
電源要求：+ 10V至+ 30VDC
輕鬆安裝在DIN導軌或面板上
產品規格：
電源要求：未經調節的+10至+ 30VDC電源逆變保護
案例：與俘獲安裝硬件的ABS
附件（隨附）：尼龍DIN導軌安裝適配器SECC面板安裝支架
插入式螺絲端子接線：接受AWG 1-＃12至＃22（0.5至2.5mm）的電線
支持的波特率（bps）：1200,2400,4800,9600,19.2K，38.4K，57.6K，115.2K
隔離電壓：3000VDC
RS-422 / RS-485連接器：插入式螺絲端子
功耗：2.2W
工作溫度： -25 ℃〜7 5 ℃
存儲溫度： -40 ℃〜85 ℃
濕度：5〜95％，不凝結
使用手冊
腳位分配
