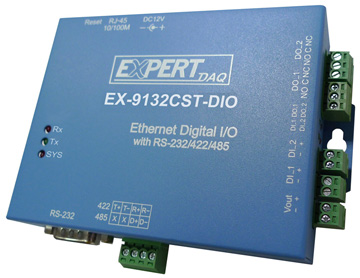

帶有DI * 2,DO * 2的串行至乙太網轉換器(RS232 * 1,RS422 / 485 * 1)
主要規格/特殊功能:
CPU:ST ARM Cortex-M3 32位處理器,72MHz
RAM:64 K Bytes SRAM
ROM:256 K Bytes Flash ROM
乙太網:
端口類型RJ-45連接器
速度10 / 100M bps(自動檢測)
模式:TCP服務器/ TCP客戶端/ UDP客戶端/虛擬COM /配對
設置HTTP瀏覽器設置
安全設置密碼
保護內置1.5KV磁隔離
串行端口* 2端口:
速度300 bps〜115.2 K bps
奇偶校驗無,Odd , Even , Mark , Spac
數據位7,8
停止位1,2
端口-1:
RS-232引腳:Rx,Tx,GND,RTS CTS,DTR,DSR,DCD
端口-2:
RS-422 Rx +,Rx-,Tx +,Tx-(浪湧保護)
RS-485數據+,數據 - (浪湧保護)內置RS-422 / RS-485拉高電阻15KV ESD用於所有信號
數字繼電器輸出:通道* 2
有源高/低可選
繼電器線圈電壓:5V
觸點額定值:24V @ 10A / 120VAC @ 10A / 240VAC @ 7A
LED指示燈:DO-1; DO-2
數字輸入:通道* 2
有源高/低可選
隔離電壓:3750Vrms
狀態指示燈:2輸入LED顯示
濕接點:邏輯0:0〜1V最大,邏輯1:3.3V〜30V最大。
LED燈:DI-1; DI-2
看門狗功能
電源:DC 9 -24 V,500mA(端子塊:可選/ DC插孔:默認)
LED燈:RX,TX,SYS
環境:工作溫度:-10℃〜70℃儲存溫度:--20℃〜80℃
尺寸:150 * 120 * 30 mm(W * D * H)
重量:900克
